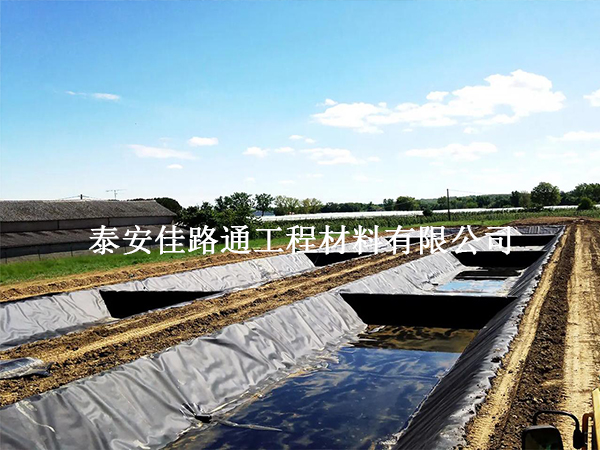

養(yǎng)殖防滲膜（如HDPE土工膜）在長期使用中易因尖銳物、機械擠壓或老化出現(xiàn)破損，及時修復(fù)是保障養(yǎng)殖池防滲性能的核心。本文從精準(zhǔn)定位、材料適配、工藝優(yōu)化、驗收閉環(huán)四方面，總結(jié)高效修復(fù)技巧，助力養(yǎng)殖工程“零滲漏”運行。

一、精準(zhǔn)定位：從“模糊判斷”到“數(shù)據(jù)量化”

1、破損類型識別

機械損傷：劃痕、刺穿（如樹枝、石塊導(dǎo)致），破損邊緣整齊，可通過目視+探針檢測。

老化破損：膜面龜裂、脆化，需結(jié)合使用年限（如超過5年）與環(huán)境（高溫、強紫外線）綜合判斷。

2、破損程度量化

小面積破損：直徑≤50mm，可采用局部修補。

大面積破損：直徑＞50mm或貫穿性損傷，需切除破損段后重新焊接。

3、輔助檢測工具

使用電火花檢測儀（測試電壓≥15kV/mm）全覆蓋掃描，定位隱蔽破損點。

無人機航拍+熱成像技術(shù)，快速識別大面積膜面變形或薄弱區(qū)域。

二、材料適配：從“通用修補”到“精準(zhǔn)匹配”

1、修復(fù)材料選擇

同材質(zhì)補?。簝?yōu)先選用與原膜材質(zhì)、厚度相同的HDPE膜，確保熱熔焊接兼容性。

膠粘劑：針對特殊環(huán)境（如低溫、強酸堿），可選用專用雙組份聚氨酯膠，但需驗證與膜材的粘結(jié)強度。

2、材料預(yù)處理

補丁膜需提前預(yù)熱至40-50℃，提高焊接融合度。

膠粘劑需按比例調(diào)配，靜置排氣后使用，避免氣泡導(dǎo)致粘結(jié)失效。

三、工藝優(yōu)化：從“經(jīng)驗施工”到“標(biāo)準(zhǔn)化操作”

1、小面積破損修復(fù)

清潔處理：用砂紙打磨破損邊緣，去除氧化層，酒精擦拭至無塵。

補丁覆蓋：補丁面積≥破損區(qū)4倍，采用“十字交叉”固定法，防止焊接時移位。

熱熔焊接：溫度280-320℃，速度≤0.2m/min，焊縫寬度≥10cm，抗拉強度≥母材70%。

2、大面積破損修復(fù)

切除破損段：沿破損邊緣外擴5cm切割，確保無殘留裂紋。

重新焊接：采用雙軌熱熔焊機，焊縫間距≤10cm，焊后進(jìn)行真空檢測（真空度≥-0.08MPa）。

錨固加固：修復(fù)段周邊錨固釘間距加密至0.5m，防止二次撕裂。

3、特殊環(huán)境修復(fù)

低溫環(huán)境：焊接溫度提高至350℃，焊接后覆蓋保溫棉，加速冷卻固化。

水下修復(fù)：采用水下專用膠粘劑，配合潛水員操作，修復(fù)后需進(jìn)行壓力測試（0.05MPa，24小時無泄漏）。

四、驗收閉環(huán)：從“表面檢查”到“數(shù)據(jù)驗證”

1、氣密性檢測

真空檢測：修復(fù)區(qū)真空度≥-0.08MPa，保持20秒無氣泡，重點檢查焊縫與補丁邊緣。

壓力測試：充水至設(shè)計水位，48小時水位下降率≤0.5%/d，檢測修復(fù)區(qū)密封性。

2、完整性檢測

電火花檢測：測試電壓≥18kV/mm，全覆蓋掃描修復(fù)區(qū)，無擊穿報警。

拉拔測試：隨機抽取修復(fù)焊縫進(jìn)行抗拉測試，強度需≥母材60%。

3、檔案留存

修復(fù)過程需留存高清影像，記錄破損位置、修復(fù)工藝、檢測數(shù)據(jù)，便于追溯。

養(yǎng)殖防滲膜破損修復(fù)需以“精準(zhǔn)定位、材料適配、工藝優(yōu)化、驗收閉環(huán)”為原則，摒棄“經(jīng)驗主義”，轉(zhuǎn)向“數(shù)據(jù)化、標(biāo)準(zhǔn)化”管理。通過科學(xué)修復(fù)，可顯著延長防滲膜使用壽命，為養(yǎng)殖工程提供可靠保障。
